一、設備概述

手動系列為一款高性能的手動光學影像量測儀。此產品能有效地檢測各種工件的輪廓和表面形狀及尺寸、角度和位置。特別適用于PCB 板、菲林、保護膜、光學玻璃、電子、大型鈑金件、連接器、精密機械零件、電子元器件、半導體元器件等行業，實現大批量快速精準檢測。

二、儀器特點

1、機器平臺和立柱采用天然大理石制作，X、Y測量平臺采用三層鑄鐵工作臺制造，確保儀器長久保持精度穩定，永不形變、高精度、高穩定性.

2、全新流線型的一體機造型設計，外觀整潔、直觀、大方.

3、采用自主開發的嵌入式模塊控制系統.

4、采用亞像素細分技術，提高圖像邊界分辨能力.

6、底光和表面光采用可調試LED冷光源，可實現對各種復雜表面工件進行精確量測，采用LED冷光源則可以避免一般熱光源帶來的熱脹冷縮的弊病，避免工件二次變形.

7、采用43萬像素工業高清晰彩色CCD.

8、采用定格卡位連續變倍鏡頭.

9、測量軟件：采用本公司自行研發的、功能強大的測量軟件，可以方便快捷的對各種工件進行精確量測，為用戶提供了完善的測量解決方案.

10、激光指示器，可快速找到工件位置.

11、可選配英國RENISHAW接觸式探頭.

三、技術參數

型   號			Vms-2010F	Vms-3020F	Vms-4030F
測量范圍	X		200mm	300mm	400mm
	Y		100mm	200mm	300mm
	Z		200mm	200mm	200mm
工作臺	工作臺面		350mm*250mm	450mm*350mm	560mm*460mm
	玻璃臺面		245mm*145mm	340mm*240mm	440mm*340mm
	承重		25kg	30kg	30kg
機器重量			160kg	240kg	360kg
機器外形尺寸			600*580*980	780*580*1020	980*680*1100
光學系統		CCD	700TV線工業高清晰彩色CCD
		鏡頭	手動定格卡位連續變倍鏡頭
		視頻放大倍率	影像倍數29X－190X
		工作距離	92mm
		顯示分辨率	0.0001mm
		物方視場	1.1mm-8.1mm
光柵尺		高精密封閉光柵尺分辨率： 0.001mm
計數系統		ZK4軸計數卡
測量軟件		ZK3D-M手動影像測量軟件
測量精度		≦(3+L/200)um
照明		三環LED表面光及直軸輪廓冷光源（選配同軸冷光源）亮度可調
電源		110V-220V±10%  50/60Hz   電流大于10A
工作環境		溫度20°±5°  濕度30%-70%
保修期		一年

四、設備配置

序號	名稱	規格/品牌	單位	數量
1	機身、工作臺	00級天然大理石底座和立柱，三層鑄鐵工作臺	套	1
2	導軌	高精密防錯位交叉導軌	套	5
3	傳動	光桿	套	2
5	CCD	700TV線工業高清晰彩色CCD	個	1
6	鏡頭	手動定格卡位鏡頭	個	1
7	光柵尺	萬濠高精密封閉（防塵、防油）光柵尺	條	2
8	控制卡	ZK4軸計數卡	塊	1
9	軟件	ZK3D-M	套	1
10	影像卡	SDK2000	張	1
11	電腦	影像儀專用電腦+22寸顯示器	套	1
12	電腦放置臺	定制	套	1
13	儀器防塵罩	定制	套	1
14	校正塊	定制	塊	1
15	產品合格證	定制	套	1
16	檢驗報告	定制	套	1
17	產品說明書	定制	套	1

電腦+顯示器配置明細：

CPU	英特爾雙核G1840
主板	技嘉H81M-S2PH
內存	金士頓4G 1600型號
硬盤	固態硬盤：金士頓60G
機箱電源	金河田帶提手機箱+長城300
鍵鼠	力勝鍵盤鼠標
顯示器	22寸
系統	W7/W10
備注	帶2個PCI 1個PCI-E 1個232

五、軟件特點

軟件介紹：

ZK3D軟件是軟件開發人員結合十余年計量行業及軟件工作經驗,精心研發的專業的二，三維測量軟件.軟件的設計原則是:操作簡單,功能強大,穩定可靠,維護方便.主要借鑒了國外知名軟件,并結合國內的情況,博采眾長,優化組合.精心研制而成.

軟件界面如下：

軟件優點介紹：

1、優秀軟件架構設計，軟件算法行業一流，穩定可靠，支持各國語言，遠銷海外，放心使用。

2、精度補償：面補三橫三縱，確保精準到每一個位置，Z軸垂直度補償功能，讓 X Y Z三軸完勝。

3、超強尋邊算法，確保尋邊準確無誤.此項尋邊功能行業無軟件能敵。

4、自動機器配軟件，實現批量測量，減少人工疲勞，解放雙手，讓您體驗飛一般的測量。

5、強大測量結果顯示，公差設置，專業的、獨立的 SPC 統計分析軟件，強悍霸主地位。

6、自動對焦及影像測高功能。 X Y Z 手柄及軟件控制，影像測量高度，可編程序。

軟件基本功能介紹：

1、測量元素種類齊全： 能直接測量 12 種元素：
點、直線、圓、圓弧、橢圓、矩形、槽形、○形環、距離、角 度、開云線,閉云線。

能測量閉合云線的周長，面積及重心，使用三次插值算法，為目前最準測量云線的方法。
采樣點越多，越精準?？梢酝ㄟ^影像測量平面度，及錐角。

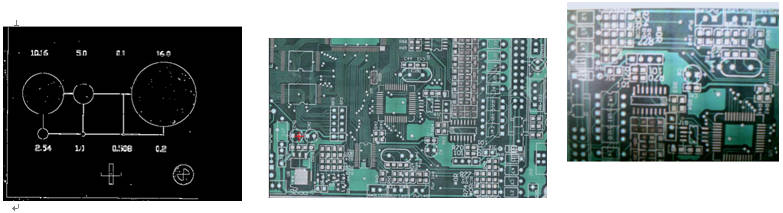

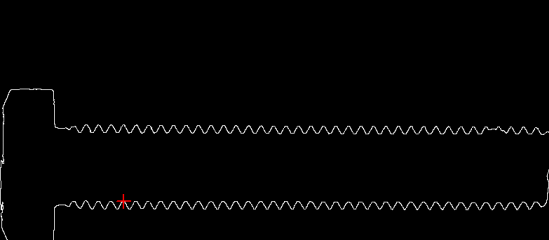

1.超強尋邊算法，確保尋邊準確無誤。下圖的直線外圍，陰影部分很多，成像邊緣不清晰，一樣可以準確的找到線的邊緣。

2、宏測量功能 ：宏測量功能就是，將一些測量，構造命令關聯到一個按鈕上。

3、自動判別測量：自動識別線，圓，弧

4、元素構造：元素構造功能強大。元素構造提供 10 種構造法：
平移、旋轉、提取、組合、平行、垂直、鏡像、對稱、相交、相切構造幾何元素。
元素構造使得用戶輕松應付一些難以測量的元素，從而提高工作效率。

6、顯示結果豐富

7、超差紅色警示
8、能顯示光學放大倍率和屏幕放大倍率，并能顯示一個像素相當于多少 mm。

9、 能建立多重工件坐標系：

10、 建立用戶程序方便快捷:

11、 編輯修改用戶程序,直觀方便。

12、 機器自動測量過程中可進行手動測量。

13、運行用戶程序時，可將數據自動對齊導入到 Excel 中。

14、 運行用戶程序時，可將數據自動導入到專業的 SPC 軟件中。

15、 測量失敗或超差時,可以進行智能處理。
16、自動對焦及影像測高功能。

提供精準對焦和快速對焦功能,可以通過對焦測量高度值，或通過自動對焦得到當前的點座標。也可以設置在運行用戶程序時，是否進行自動對焦.下圖為設置運行用戶程序時對焦的對話框:

17、 輔助調光

18、 標注功能：

19、系統誤差修正：

軟件帶有系統誤差修正功能。目前可進行線性，區段補償，垂直度誤差補償， Z 軸直

線度誤差補償，鏡頭中心偏移誤差補償，玻璃尺面補償，面板面補償，鏡頭畸變補償。

20、強大的平面補償功能

對于對精度要求特別高的用戶，該功能可將工作臺平面內的所有的座標點，進行補償，補償后的 XY 平面內任一位置精度可達 0.002mm.對于超大行程的機器(是指機器行程完全超過了平面補償工具的大小)，軟件可以進行、平面拼接補償，可使大行程的機器也可能達到非常高的測量精度.

21、 自動變倍功能

支持多種變倍鏡頭，目前支持 Navitar 自動變倍鏡頭，12 級變倍，并自動對變倍后鏡頭中心的偏移進行補償。

22、 公差

完善的尺寸公差計算能力。可設置默認的公差帶符合國標的形位公差計算能力，能計算形狀公差，真直度，圓、弧的真圓度及輪廓度。位置公差計算包含位置度、平行度、垂直度、傾斜度及同心度﹐對稱度及同軸度。超差能自動報警，并以紅色警示。在尺寸公差設置頁面中，用戶可能靈話的設置需要評價元素的哪些尺寸公差。

23、 DXF 檔導入編程（也稱之為離線編程，手動軟件常見的貼圖比對）

24、掃描功能：

25、可多區域掃描工件邊緣上的點，這個掃描是將影像窗口內邊緣上的點全部掃描進來，形成點數據，并將掃描得到的點保存成 DXF 檔，
26、 大地圖功能，并能在地圖上進行標注.

可將工件分成多個區域進行拍照，形成大地圖，并能在地圖上進行標注。
27、導航圖功能：用戶只要在這個圖片的某個位置，單擊鼠標中鍵，機器會自動移動到該位置。

28、 一次測量多個相同工件(陣列測量)

提供多個相同工件放置在工件臺，可以一次性測量完成所有的工件，這就是陣列測量。

29、輪廓跟蹤

輪廓掃描：只掃描指定的工件輪廓，只要給定掃描的開始點，掃描方向及掃描結束點，軟件自動完成輪廓掃描。不管是開輪廓還是閉輪廓都可以進行掃描。

30、 語言轉換：

可直接進行語言轉換，不需要安裝語言包，輕易的將軟件改變成其它國家的語言，而不需要更改軟件。該功能非常方便將軟件進行本地化，便于將設備推向國外市場。

31、在線 SPC 軟件( 贈送 )

提供獨立的,專業的 SPC 軟件﹐進行測量數據的后續處理測量軟件與 SPC 軟件無縫連接。

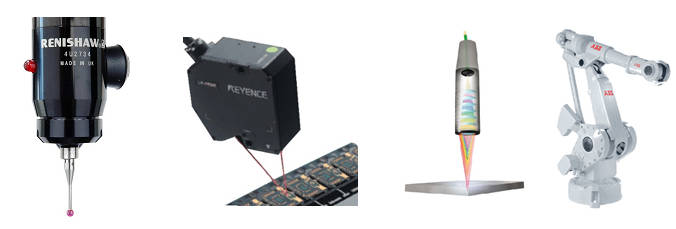

32、探針測量、激光測量，白光、機械手( 選配)

軟件支持連接測頭、激光傳感器、白光傳感器、機械手等外接設備，并且能將這些設備整合在一起，更精確的測量工件的高度及３Ｄ尺寸。

六、服務承諾

售后服務

技術服務及技術培訓，可以提供以下方式：

（1）服務電話：有專業的售后服務工程師為您提供技術解決方案。

（2）技術方案：有專業的售后網絡服務工程師為您提供技術解決方案。

（3）售后服務：我公司采取定期回訪與隨時電話咨詢相結合的售后服務制度，力求及時發現并解決用戶使用中存在的困難和問題，設備如出現故障,需要上門解決時.我方承諾4 小時內給予答復及遠程協助解決，48小時內派技術人員赴現場解決問題，7X24小時提供售后服務支持。

（特殊自然因素情況除外，法定假日）

（4）貨到免費現場使用培訓，設備到達現場以后，需方派使用人員現場培訓。包括設備的使用故障解決及日常維護。

(5)維修保養：設備免費保修12個月,在質保期限內因我方原因造成的機器故障，負責免費維修、免費更換零配件。

（6）保修期外服務：我公司承諾對影像測量儀實行終身維修服務，維修只收成本費。設備質保期滿后，終生提供及時、優質、價格優惠地技術服務和備品供應。

注意: 在拆卸儀器包裝和運輸儀器時必須有我公司的專業技術人員在場。

儀器最佳運行環境 （推薦使用）

1、溫度與濕度：

l  溫度：15－25℃，最佳：22℃

l  相對濕度：30％－70％，最佳：55％

l  機房最大溫度變化率：2℃/小時

l  北部地區氣候干燥，建議使用加濕器

l  南方地區氣候潮濕，建議使用去濕器

2、空氣含塵量：

機房應保持清潔，空氣中大于0.5MLXPOV的雜質在每立方英尺不多于45000個，若空氣灰塵過多，很容易造成資源讀寫錯誤及磁盤機中磁盤或讀寫磁頭毀損。

3、機房顫動度：

機房內顫動度不得高于0.5T，機房內產生震動的機器避免放置在一起，因顫動將使機器內機械部分、接頭、主機面板接觸部分產生松動而造成機器不正常。

4、電源：

AC220V/ 50HZ
